NvidiaのGeForce RTX 5090ハイエンドグラフィックスカードは、16ピン電源インターフェースの問題により、最近再び注目を集めています。新たに明らかになった事例では、RTX 5090 の 16 ピン電源インターフェースが重度の焼損と爆発を起こしていたことがわかります。インターフェイス本体に物理的な残留物が残っていなかっただけでなく、接続ポートが位置する領域の PCB の広い領域が炭化していました。最終的には、GPU コアとビデオ メモリ チップ全体が完全に損傷し、グラフィックス カードは完全に機能を失いました。

RTX 40 シリーズのリリース以来、16 ピン電源インターフェースは「グラフィックス カード キラー」であると頻繁に非難されてきました。以前は、同様の問題は主に RTX 4090 と最新の RTX 5090 の消費電力の高さに焦点が当てられていました。これらのモデルは通常、全負荷時に 450 ～ 600 ワットを消費します。ただし、同様のインターフェースを採用するAMD RX 9070 XTでもバーンアウトの事例があり、このグラフィックスカード自体の消費電力はNvidiaのハイエンドモデルほどではありません。これは、問題が消費電力そのものに起因しているだけでなく、インターフェースや関連する電源仕様の設計上の欠陥が根本的に解決されていないことをさらに証明しています。

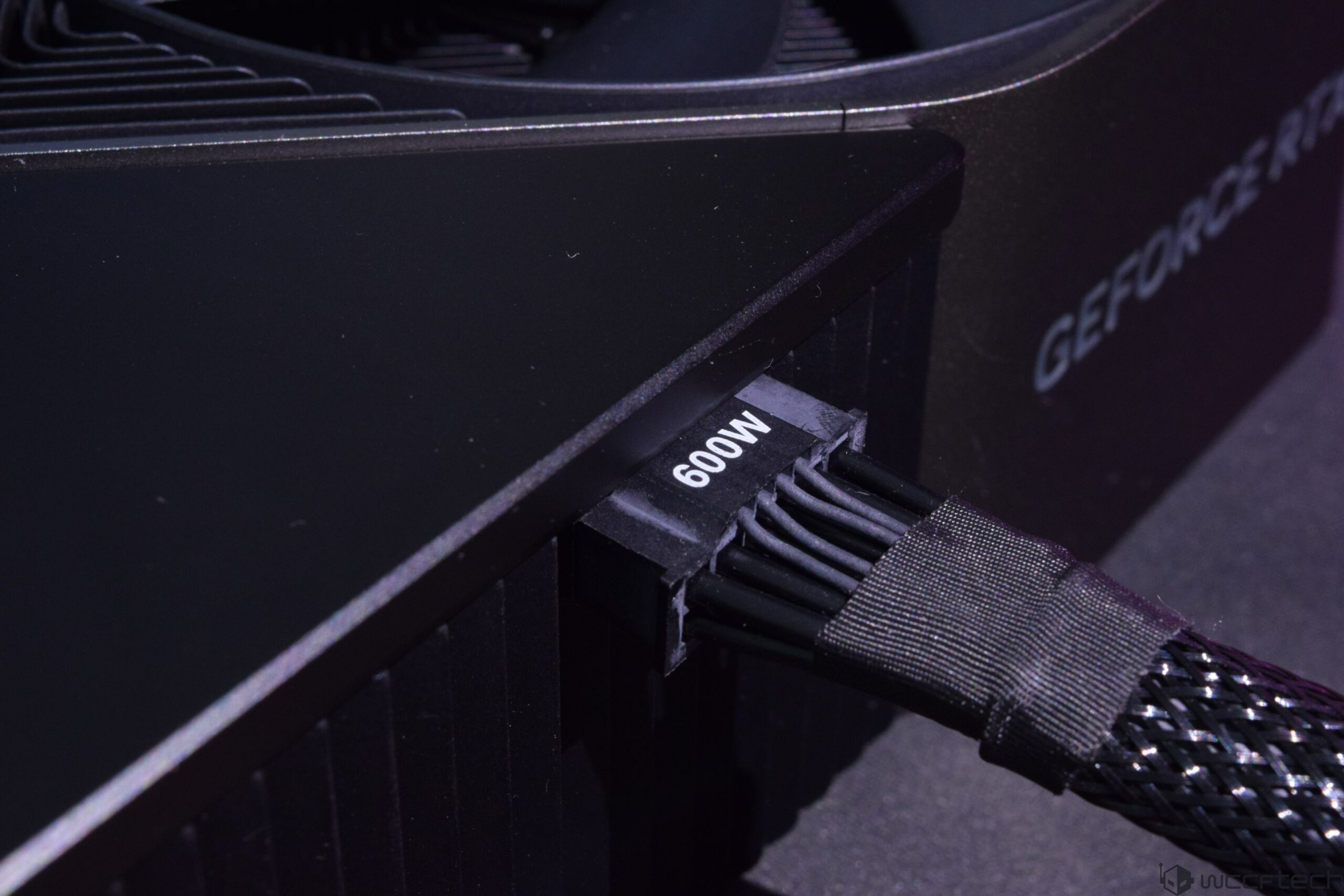

安全性を向上させるために、業界は近年、12V-2x6 などの新世代の 16 ピン電源規格を立ち上げ、より多くの保護機能と安全機能を備えていると主張する ATX 3.1 仕様に準拠した電源製品を発売しています。電源、グラフィックス カード、およびケーブルのメーカーも、インターフェイスの過熱やメルトダウンのリスクを軽減するために、最新の設計ソリューションを次々と提供してきましたが、実際の事例では、依然として問題が頻繁に発生していることが示されています。少し前に、ASUS が発売した、16 ピンの焼損リスクを軽減するとして宣伝された価格約 50 ドルの電源ケーブルも溶けて燃え、再び市場の疑問を引き起こしました。

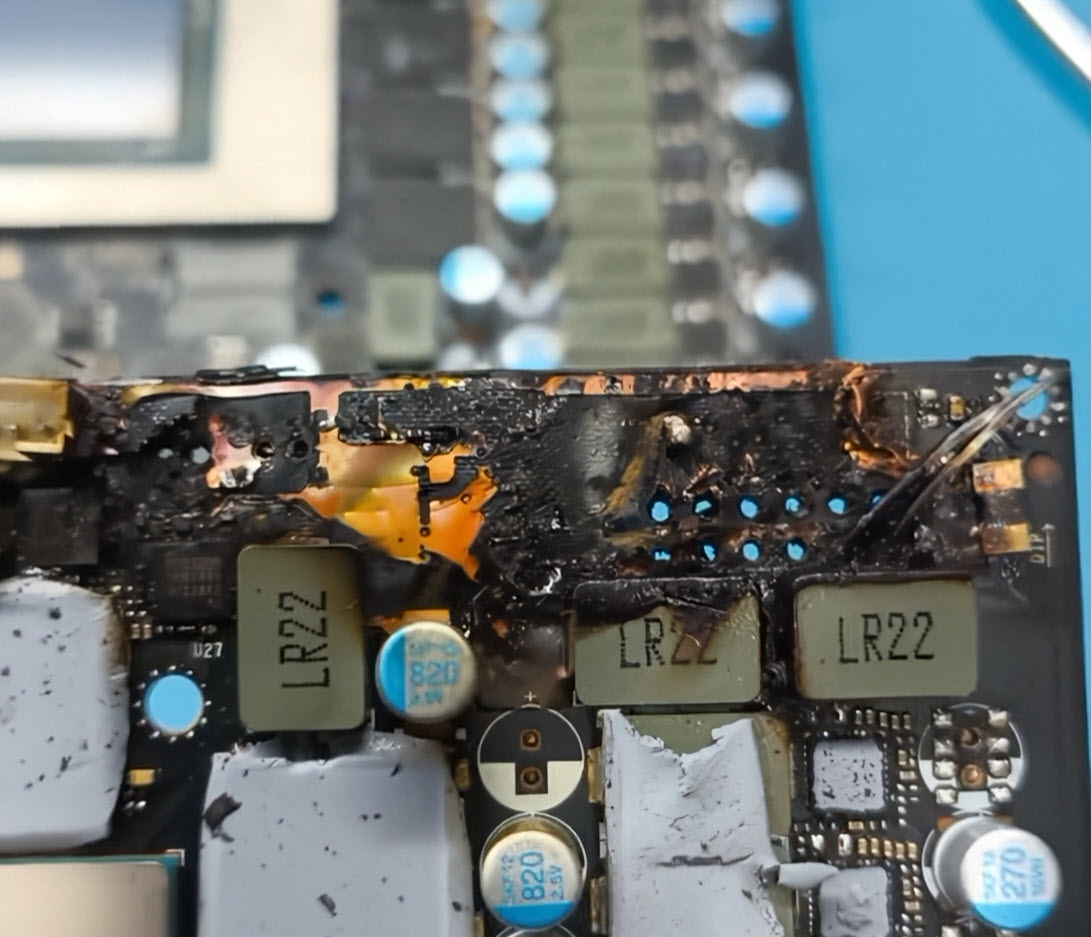

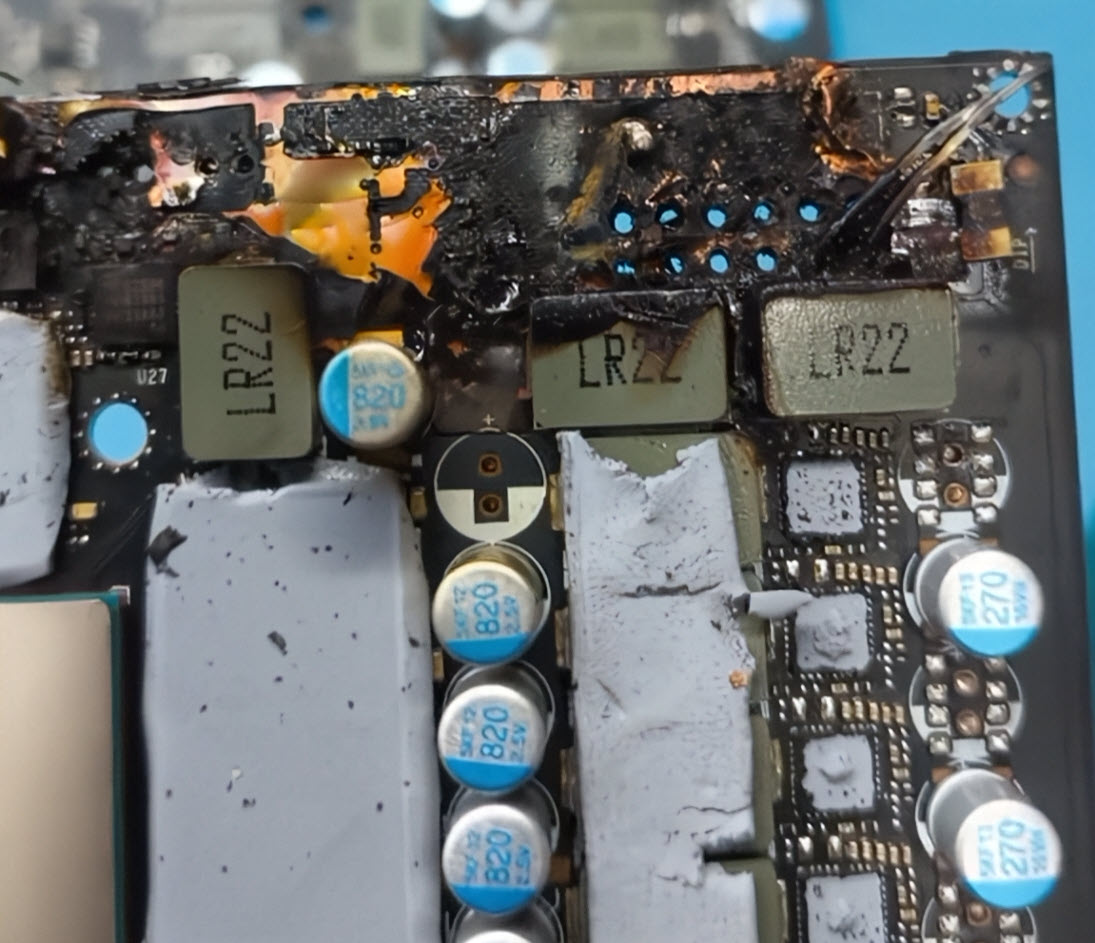

今回の事件はベトナムで発生した。 quyle.gpufix というグラフィックス カード修理組織は、短期間に 2 台の RTX 5090 を修理のために受け取りました。グラフィックス カードの 1 つがユーザーによって改造されており、電源供給とグラフィックス カードの識別に異常が発生し、さらにはビデオ メモリ チップが欠落していました。メンテナンススタッフは、電源ラインを再加工し、欠落しているコンポーネントを交換することで、グラフィックスカードを正常に動作する状態に復元しました。修理に送られた別の RTX 5090 の状況はさらに深刻でした。その 16 ピンの電源インターフェース領域が激しく爆発し、インターフェースが完全に破壊され、周囲の PCB が広範囲にわたって焼け、銅箔層が直接露出しました。被害の程度は、これまでに明らかにされた同様の事件をはるかに上回っていた。

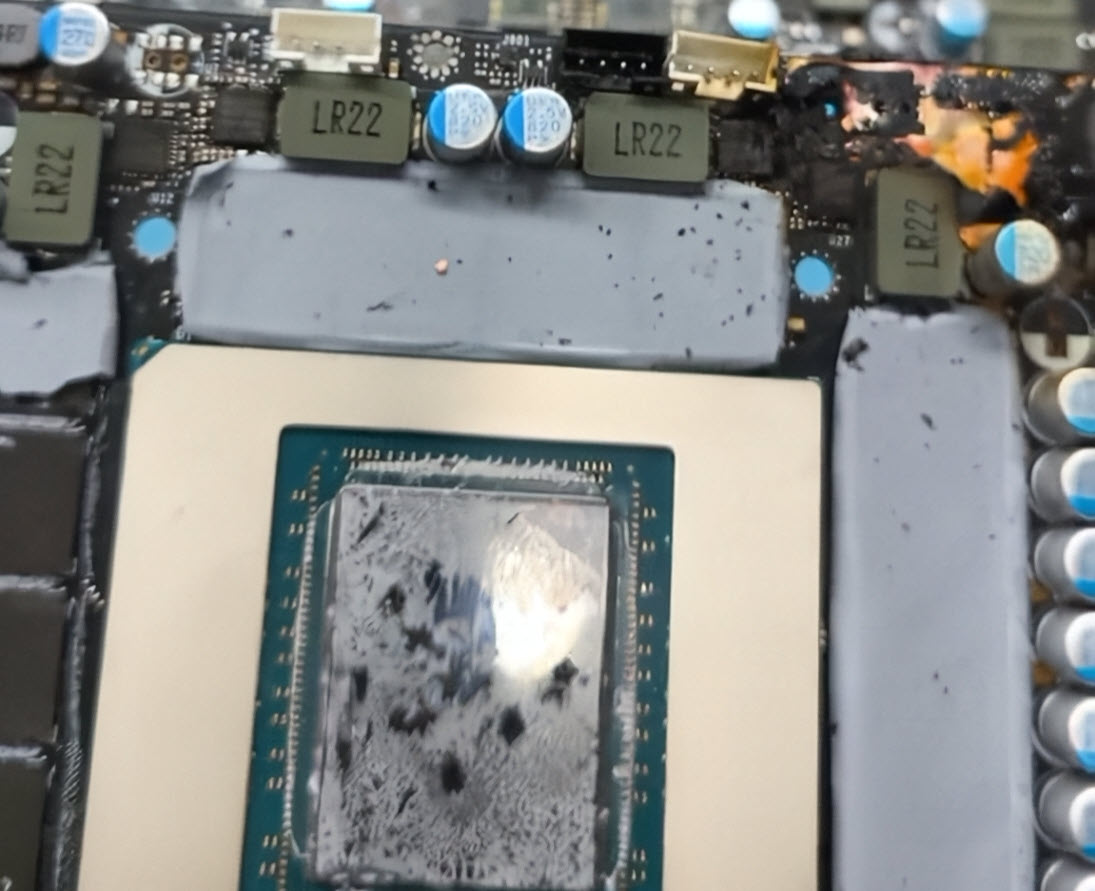

保守機関は、この深刻な損傷を受けたRTX 5090のインターフェース領域が修復できないだけでなく、コアGPUチップと周囲のメモリ粒子も焼き切れており、従来の手段では救うことができないと指摘しました。電源ブランド、電源、電源線の供給元、筐体環境など、事故当時のグラフィックスカードの具体的な構成はまだ明らかにされていない。このため、部外者が単一の事件から事故の連鎖を完全に修復することは困難となっている。しかし、露出した銅層や大面積のアブレーション痕から判断すると、今回の事故の熱暴走の度合いと爆燃力は、通常の界面の過熱や接触不良による局所的な溶融現象をはるかに超えていた。

この事例は、16 ピン電源インターフェイスを搭載した RTX 5090 やその他のハイエンド グラフィックス カードが、非常に高い電力消費と複雑な電源環境では依然として焼損のリスクが高いことを改めて証明しました。現在、業界レベルでこの問題を完全に解決するための統一されたソリューションはありません。ほとんどの地域では、インターフェイスが焼けたり、グラフィックス カードが損傷したりしたユーザーは、メーカーまたは小売チャネルを通じて交換または保証を申請できます。ただし、正常に承認されるかどうかは、地域の政策や購入チャネルなどの要因に影響されることがよくあります。ユーザーによっては、理想的なアフターサポートを受けることが難しい場合もあります。

最近、イギリスのメディア Club386 とテクノロジー ビデオ クリエーターの Daniel Owen も、RTX 5090 Founders Edition グラフィックス カードが 16 ピン インターフェイスの焼けに悩まされた経験を公開し、この設計を再び世論の最前線に押し上げました。現在、多くのメディアや技術団体は、16 ピン電源インターフェースを構造上の欠陥のある設計とみなし、新世代の高出力グラフィックス カード製品における電源インターフェース規格の完全な再検討を求めています。同時に、一部の組織は、一般ユーザー向けに 16 ピン電源ケーブルを接続するための取扱説明書を発行し、不適切な手動による取り付けによって引き起こされるリスクを最小限に抑えるために、正しい抜き差し、過度の曲げの回避、ワイヤーとインターフェースの完全な配置の確認を強調しています。
