要約:
かつて科学界では一般に非磁性物質と考えられていた二酸化ルテニウムは、数原子層の厚さに薄くして応力を加えると、これまで隠されていた新しい磁性状態を示します。米国のライス大学の物理学者、ミン・イー氏が率いる研究チームは、ミネソタ大学とスイスのポール・シャー研究所で構成され、最近、国際学術誌サイエンス・アドバンスズに研究結果を発表し、極薄二酸化ルテニウム膜が新たな「交流磁性」挙動を示し、より小型でエネルギー効率の高い次世代コンピューター記憶装置の開発に新たな道を開くことを初めて確認した。
交流磁性は、近年理論物理学のコミュニティで提案された新しいタイプの磁石であり、強磁性体と反強磁性体の重要な利点を組み合わせています。二酸化ルテニウム (RuO2) は、交互磁気特性を持つことが理論的に予測された最初の量子材料の 1 つとして、学術界で長い間議論の的となってきました。これまでの複数の実験で、二酸化ルテニウムのバルク材料は検出可能な巨視的な磁性を示さないことが示されており、科学界はかつてそのバルク材料が磁性を持たないというコンセンサスを形成していました。しかし、多国籍研究チームは、材料の寸法の圧縮がその磁力を活性化するための重要なスイッチである可能性があることを発見しました。
原子スケールでの微視的な磁気挙動を調査するために、研究者らは、わずか数原子層の厚さの極薄二酸化ルテニウム膜を準備し、スピン分解角度分解光電子分光法 (Spin-ARPES) を使用してその電子スピン構造を正確に測定しました。実験結果は理論計算モデルと非常に一致しており、テストした二酸化ルテニウムが従来とは異なる磁気特性と一致する電子スピン配置を示していることを明確に示しており、特定の外部条件下では極薄二酸化ルテニウムとバルク二酸化ルテニウムが完全に異なる磁気特性を有することが示されています。

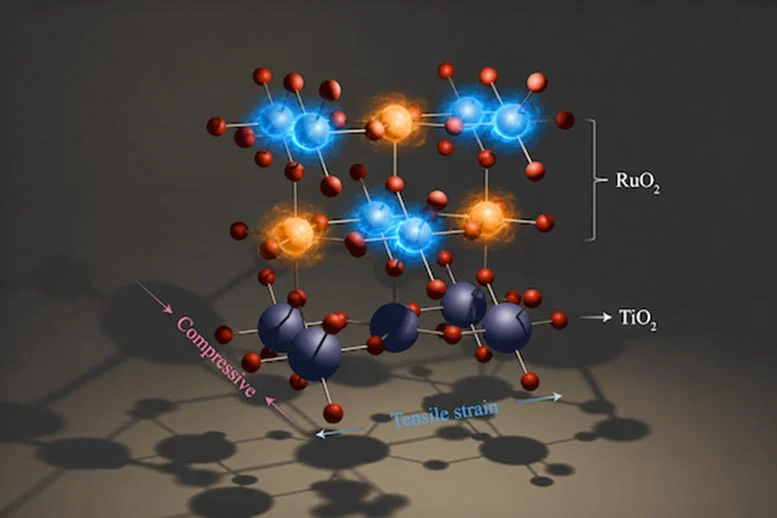

実験分析により、格子歪み (Lattice Strain) がこの奇妙な磁性の出現に決定的な役割を果たしていることが指摘されました。二酸化チタンなどの特定の基板上に超薄膜を成長させると、格子にかかる応力によってその微視的な電子構造が再形成され、交流磁気と非常に一致したスピンパターンが誘導されます。この磁気現象は、歪みが除去されるか、または自然なバルク状態になると存在しなくなります。この研究の筆頭著者であるYichen Zhang氏は、ひずみ依存特性は、格子応力が方向性誘導と交番磁気状態の制御のための調節「つまみ」として機能すると期待されることを意味しており、これは次世代スピントロニクスデバイスや新しいランダムアクセスメモリ（RAM）アーキテクチャの設計に重要な応用価値があると述べた。
この研究は、量子材料の基礎物理学の認知限界を前進させるだけでなく、エピタキシャル応力工学を使用して低次元量子状態を制御するための実行可能な実験パラダイムも提供します。機械的応力をナノスケールで正確に制御することで、研究者は将来、電子スピンの自由度をより柔軟に制御できるようになり、低電力、超高密度情報ストレージ技術のさらなるブレークスルーを促進できる可能性があります。
コメント
